Texturierdüse Spinnanlage
Schnellere Herstellung von Multifilament-Fäden durch simulationsbasierte Düsenoptimierung
Für die SML Spinnanlage zur Herstellung von gesponnenem Multifilamentfaden hat LCM die Texturierdüse als kritische Komponente zur Steigerung der Produktionsgeschwindigkeit optimiert. Mittels CFD-Simulationen wurde die bestehende Düsengeometrie analysiert und ein neues Lavaldüsendesign entwickelt, das eine verbesserte Saugwirkung über der Schallgrenze ermöglicht. Prototypentests bestätigen eine stabile Erhöhung der Produktionsgeschwindigkeit um 20 % – begrenzt nur durch andere Anlagenkomponenten.
Ausgangslage und Anforderungen
- Produkt der Anlage: gesponnener Multifilamentfaden
- Ziel: Steigerung der Produktionsgeschwindigkeit
- Komponente: Texturierdüse mit Saugwirkung durch Druckluft zur Spannung des Fadens
- Problem: Luftdruck wird erhöht, aber keine Zunahme der Saugwirkung => Produktionsgeschwindigkeit kann nicht gesteigert werden
Technologie & Ergebnisse

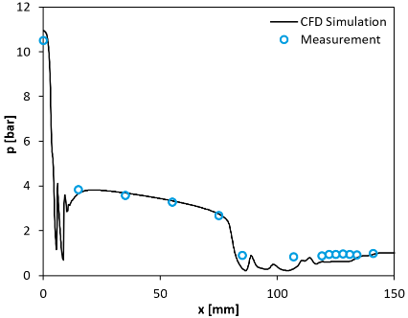

- CFD-Simulation der bestehenden Düsengeometrie
- Ergebnis: keine Überschreitung der Schallgrenze möglich => Saugwirkung begrenzt
- Neugestaltung der Düsengeometrie (Lavaldüse) für optimale Saugwirkung über der Schallgrenze
- Prototypentests zeigen eine stabile Steigerung der Produktionsgeschwindigkeit um 20% (begrenzt durch andere Anlagenkomponenten)
Dipl.-Ing., Dr. Markus Schörgenhumer, BSc
Business Area Manager Mechanics & Control
