Digitalhydraulisches Mikropositioniersystem mit hoher Steifigkeit und Genauigkeit
Reibungsfreies Positioniersystem mit elastischen Membranen und Digitalventilregelung

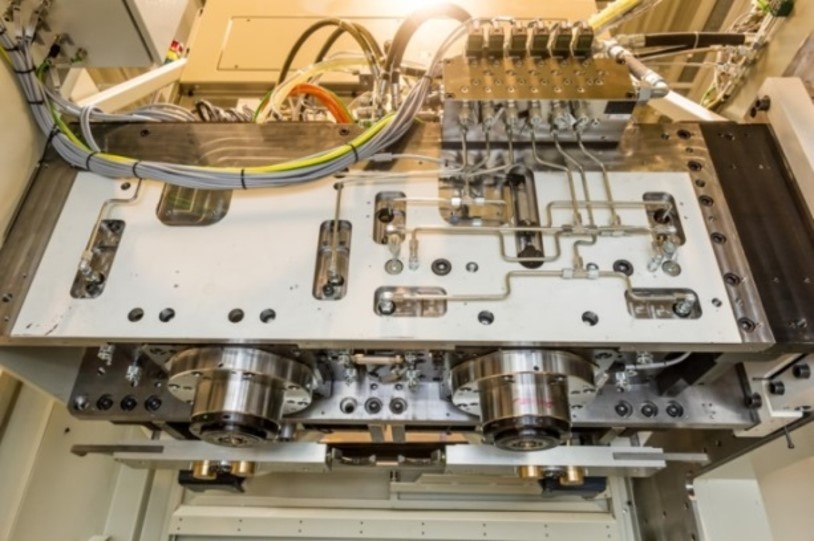

Hierbei handelt es sich um ein digitalhydraulisches Mikropositioniersystem, welches bereits in Werkzeugmaschinen eingesetzt wird. Ziele sind eine hohe Steifigkeit bei sehr hoher Stellgenauigkeit, Dynamik und Robustheit des Systems.
Der Stellbereich liegt bei ca. +/-100µm. Der kurze Hub ermöglicht die Verwendung von elastischen Membranen, welche frei von Reibeffekten sind, weil sie keine gleitenden Dichtungen benötigen und somit deutlich genauer positionsgeregelt werden können. Die Verwendung von Digitalventilen zur Regelung der geforderten Position macht das System zudem kostengünstig und robust hinsichtlich Ölreinheit.
Die Regelung erfolgt über eine Proportionalregelung und einen Wirbelstromsensor; alternativ kann bei geringeren Genauigkeitsanforderungen die Druckdifferenz genutzt werden.
Das System ist kompakt, arbeitet nahezu reibungs- und geräuschfrei und benötigt nur 0,16 L Öl für über 10 Minuten Betrieb. Vorteile sind hohe Präzision, Dynamik, geringe Kosten und einfache Wartung. Anwendungen umfassen präzise Positionieraufgaben, Kraft- und Klemmregelungen sowie Wegregelungen.
Anforderungen
- Hohe Positioniergenauigkeit (< 1 µm)
- Hohe Steifigkeit des Systems bei gleichzeitigem kurzem Stellweg
- Minimierung von Reibungseffekten
- Robuste Funktion trotz variierender Ölreinheit
- Kompakte, unabhängige Integration ohne zentrale Ölversorgung
Ihr Nutzen
- Wirbelstromsensor und Proportionalregelung ermöglichen < 1 µm Positioniergenauigkeit.
- Elastische Membranen mit Digitalansteuerung bieten hohe Steifigkeit bei kleinem Hub.
- Keine Dichtungen bedeutet reibungsfreie und genauere Regelung.
- Digitale Schaltventile regeln robust und kosteneffizient trotz schwankender Ölreinheit.
- Geringer Ölbedarf und Speicher erlauben dezentrale Systemintegration
Bernd Winkler
Business Area Manager Hydraulic Drives
